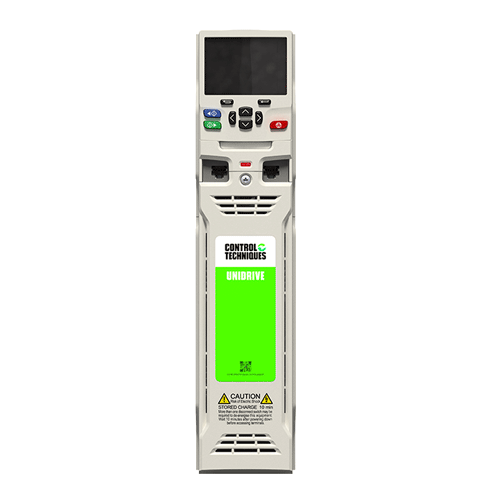

Yüksek Performanslı Genel Amaçlı Sürücü
Unidrive M700 sürücülerimiz, her endüstriyel motor tipi için en yüksek kontrol kararlılığı ve bant genişliği sunar.
Unidrive M, AC asenkron motorlardan dinamik lineer motorlara ve enerji tasarruflu hibrit sabit mıknatıslı motorlardan, yüksek performanslı servo motorlara kadar her uygulamada ve her motorda maksimum makine verimi sağlar.
*Sürücülere tutkun olmak da var
Sektörünüzün ve uygulamalarınızın aradığı sürücü
 Moment Kontrolü uygulamaları için
- Güncelleme hızı 250 μs’ye kadar hassas moment kontrolü
- Asenkron, sabit mıknatıslı ve hibrit PM motorlarının sensörsüz kontrolü
- Güç dönüştürme işlemi sırasında minimum enerji kaybı, %98 verimli
- Kolay ortak DC bara yapılandırması, dinamik frenleme ve rejeneratif mod
- 2,8 MW’a (4,200 hp) kadar bağımsız, modüler ve önceden monte edilmiş sürücülerin tam spektrumu
- Lojik ve sıralama programlarını yürütmek için tümleşik PLC
|
 Hız Kontrolü uygulamaları için
- Tamamen yapılandırılabilir S-rampaları
- 16 kHz’e kadar desteklenen yüksek bant genişliği hız çevrimi ve anahtarlama frekansları
- Çözümleyicilerden artımlı ve mutlak kodlayıcılara kadar her şeyi destekleyen yerleşik, evrensel geri besleme arayüzü
- Durarak otomatik ayarlama
- Ayarlanabilir değişken hızlı fan ve akıllı termal yönetim sayesinde düşük akustik gürültü
- Entegre Güvenli Moment Kapama (STO) girişi (girişleri) SIL3 / PLe uyumludur
|
 Konum Kontrolü uygulamaları için
- Geleneksel haberleşme ağları ve seri iletişim dahil olmak üzere neredeyse tüm kontrol bara teknolojileri için destek
- PLC Kontrollü Hareket ile PLC mimarilerine zahmetsiz entegrasyon
- Kam profilleri, referans konum bulma ve elektronik dişli kutusu ile yerleşik, 1,5 eksenli gelişmiş hareket kontrolörü
- Ölçeklenebilir entegre hareket kontrolü, merkezi bir PLC’ye olan talebi azaltır veya tamamen değiştirebilir
Aşırı güvenli ağlar dahil olmak üzere kapsamlı hareket güvenliği fonksiyonları
|
Yüksek güçlü sürücüler
Yüksek güçlü modüler sürücüler
Unidrive M’nin modüler teklifi, kompakt, güvenilir yüksek güçlü çözümler oluşturma konusunda size daha önce hiç görülmemiş bir esneklik sağlar. Unidrive M, birbirine paralel bağlanmış 2,8 MW’a (4,200 hp) kadar asenkron ve senkron motorları kontrol edebilir. Modüler sürücü yelpazesinin en üstünde yer alan Gövde Boyu 12, benzersiz güç yoğunluğu sağlarken hem kapladığı alan hem de sistem maliyetlerini minimumda tutan 500 kW’lık (700 hp) tek bir modüldür. Unidrive M modülleri paralel bağlanarak, Aktif Doğrultucu ve çok darbeli doğrultucu yapılandırmaları dahil olmak üzere tüm sistem ihtiyaçlarını çözmek için çok çeşitli esnek çözümler sunar.
Etkin sistem tasarımı
Yüksek güçlü sürücü panosu tasarlamak ve üretmek, muazzam mühendislik bilgisi gerektirir. Çoğu şirket bu uzmanlığa sahip değil ama biz sahibiz. Sahip olduğumuz tüm uzmanlık ve deneyimi DFS serisi panolu sürücülerimizde uyguladık. Pano sistemi, yüksek güçlü modüler sürücülerimizden en iyi şekilde yararlanmak için tasarlanmıştır ve onlara en çok ihtiyaç duyan uygulamalardan yararlanır. Sonuç, pano korumalı bir pakette maksimum enerji verimliliğidir. Panolu sürücülerimiz, gerekli tüm sistem bileşenleri dahil, önceden monte edilmiş ve kurulumu kolay olacak şekilde gelir. Ayrıca, Panolu Sürücünüzü size çok kısa teslim sürelerinde göndererek tipik endüstri standartlarında haftalar kazandırabiliriz.
Çoklu Protokol
Her şeyi yapabilen tek bir sürücü…
Control Techniques markası, kullandıkları iletişim protokollerinden bağımsız olarak yenilikçileri her zaman desteklemiştir. Piyasadaki yüksek performanslı sürücülere sahip en esnek platformu onlar için geliştirdik.
Tek bir sürücüde birden fazla protokolü destekleyebilme yeteneği, farklı sistemlerin aynı tasarımı paylaşabileceği, mühendislik çabasını ve karmaşıklığı azaltırken stoktaki parça ve yedek parça sayısını rasyonelleştirebileceği anlamına gelir. Daha bitmedi! Bugün Unidrive M serisi, EtherNet/IP, Modbus/TCP, RTMoE ve PROFINET RT’yi tek sürücü platformunda aynı anda standart ekipman olarak sunuyor. Bu, Unidrive M sürücülerinin daha da iyi performans sunmasına ve daha geniş bir uygulama ve topoloji yelpazesinin desteklenmesine olanak sağlar. Kullanıcı, yalnızca standart gömülü iletişimi kullanarak HMI arayüzünü Modbus TCP/IP protokolü aracılığıyla bağlayabilir ve aynı zamanda EtherNet/IP veya PROFINET RT protokolleri aracılığıyla merkezi PLC kontrolörüne yüksek performanslı bağlantı olanağından da yararlanabilir.
RTMoE
Unidrive M700 ve M702 sürücülerinin standart protokolü RTMoE’yi (Ethernet Üzerinden Gerçek Zamanlı Hareket) destekler. IEEE1588 V2 standardının gereksinimlerine uygun Hassas Zaman Protokolünü kullanarak 250 μs çevrim süresine sahip sürücüler arasında senkronize iletişim sağlar. RTMoE teknolojisindeki eksenler arası senkronizasyon, yüksek güçlü PLC kontrolörlerinin kullanılmasına gerek kalmadan transmisyon mili üzerinde karmaşık, yüksek hassasiyetli elektronik uygulamaların uygulanmasını mümkün kılar. Bu, maliyetleri şu anda piyasada mevcut olan diğer çözümlerin maliyetine göre çok daha düşük bir düzeye indirir.
İletişim yönetimi
Her protokol tabanlı Unidrive, tüm sürücüleri rahatça bağlamanıza, kablolama maliyetlerini azaltmanıza ve raftaki boş alan kullanılabilirliğini artırmanıza olanak tanıyan özel ağ anahtarlarıyla donatılmıştır. Bu özel anahtarların kullanılması aynı zamanda ağ trafiğinin kusursuz bir şekilde yönetildiği ve benzer sistemlerin başına bela olan ağ tıkanıklığı veya dahili performans kaybının olmadığı anlamına da gelir.
Maliyeti optimize edilmiş entegrasyon
Aşağıdaki şema, geleneksel bir PLC’nin sunduğu denetleyici kontrolün avantajlarından yararlanırken, RTMoE teknolojisinin yüksek performanslı ve uygun fiyatlı özelliklerine sahip Unidrive’ların esnekliğini göstermektedir.
Ürün Özellikleri
Geri bildirim
Yerleşik, ultra esnek hız ve konum geri bildirim arayüzü, dayanıklı çözümleyicilerden SinCos, EnDat, SSI, HIPERFACE ve BiSS dahil yüksek çözünürlüklü kodlayıcılara kadar çok sayıda geri bildirim teknolojisini destekler.
Sensörsüz
Unidrive, asenkron, sabit mıknatıslı ve hibrit PM motorların sensörsüz kontrolünü sağlayarak maliyetleri azaltır ve sistem dayanıklılığını artırır.
Yüksek verimlilik ve yüksek güç
Unidrive sürücülerinde güç ve kontrol verimliliği arasında herhangi bir uzlaşma yoktur. Unidrive, tüm güç aralığında yüksek çıkış gücüne sahip yüksek anahtarlama frekanslarını destekler; bu da onu, yüksek güçte tavizsiz yüksek performansla kontrol gerektiren uygulamalarda ideal çözüm haline getirir.
Kontrol
Geniş dinamik tepkili motor kontrol algoritması, 3.000 Hz’ye kadar akım döngüsü bant genişliği ve 250 Hz’ye kadar hız döngüsü bant genişliği ile açık ve kapalı döngü asenkron motorlar, servo motorlar ve hibrit PM’ler için 16 kHz’e kadar çalışma frekanslarını destekler. Yüksek hızlı kontrol çeşitleri sunan Unidrive, iğler ve santrifüjler gibi 600 Hz’den daha yüksek bir frekansın gerekli olduğu uygulamalar için uygundur.
Evrensel kullanım
Sistemin birçok parçasını kontrol eden evrensel bir tahrik kullanma olanağı, makinenin tasarımını radikal biçimde basitleştirir. Mühendislerin yalnızca bir üründe uzmanlaşması gerekir ve kazanılan zamanı diğer görevlere harcayabilirler. Üniversal tahrikin kullanılması aynı zamanda bakım, onarım veya işletmede tek bir yedek parçanın yer alması anlamına da gelir.
Yerleşik güvenlik
Sistem tasarımının modernleştirilmesi, geleneksel elektro-mekanik güvenlik sistemi bileşenlerinin en yeni nesil değişken hızlı sürücülerin özellikleriyle değiştirilmesi, çeşitli endüstrilerde verimliliği ve güvenilirliği artırmaya yönelik bir standarttır.
21 Unidrive, tek veya çift Güvenli Tork Kapatma (STO) girişi ve SIL3/PLe uyumluluğu ile donatılabilir ve geleneksel motor kontaktörlerine kıyasla zarif ve daha güvenilir bir çözüm sunar.
Dahili PLC denetleyicisi
Tüm Unidrive M Serisi sürücüler, gerçek zamanlı görevlerle IEC 61131-3 mantık, hareket ve sıralama programlarını yürütebilen, kullanımı kolay, yerleşik bir PLC’ye sahiptir.
Gelişmiş hareket kontrolörü
Unidrive M700 serisi sürücüler, eşzamanlı sürücü hareket fonksiyonlarının 250 μs’lik bir döngü süresiyle gerçekleştirilmesine olanak tanıyan, sistem gecikmesini en aza indiren ve performansı en üst düzeye çıkaran gelişmiş bir yerleşik 1,5 eksenli hareket denetleyicisine sahiptir. Hareket kontrolünün sürücüye entegre edilmesi, sürücü tasarımını belirli PLC satıcılarından kurtarmak ve aynı zamanda harici bir PLC’nin hesaplama yükünü azaltmak ve hatta onu tamamen değiştirme olasılığını azaltmak anlamına gelir.
Gelişmiş hareket kontrol cihazının ana avantajları:
- Döngü süresi 250 µs
- Trafik profili oluşturucu
- Elektronik iletim
- Seçilebilir PTP enterpolasyonuyla basit kam profilleri
- Hedef arama işlevleri
- Hızlı dondurma fonksiyonu (dokunmatik prob)
Yerleşik MCi modüllerine sahip makine kontrolörleri
PLC ve Çok Eksenli Kontrol için İkincil İşlemci MCi Modülleri, Unidrive M sürücüsüne ikinci bir işlemci ekleyerek sürücü sistemini ve makine kontrol özelliklerini genişleterek uygulama programlarının standart PLC’den dört kata kadar daha hızlı çalışmasını sağlar. MCi programları, Unidrive M’in yerleşik Gelişmiş Hareket Denetleyicisine (AMC) çeşitli ağlar üzerinden erişir ve yönetir; böylece çok eksenli makinelerin mükemmel şekilde senkronize, verimli çalışmasını sağlar.
Modüller, sürücünün dahili güç kaynağından güç alır; bu da daha az kablolama ve daha az fiziksel alan anlamına gelir. Yerel Unidrive M iletişim bağlantı noktaları ve opsiyon modülleri aracılığıyla ağdaki I/O, MHI ve diğer sürücüler gibi harici bileşenlerle sorunsuz bir şekilde çalışırlar.
MCi210 ayrıca dahili ağ anahtarına sahip iki ek Ethernet bağlantı noktası sağlar.
